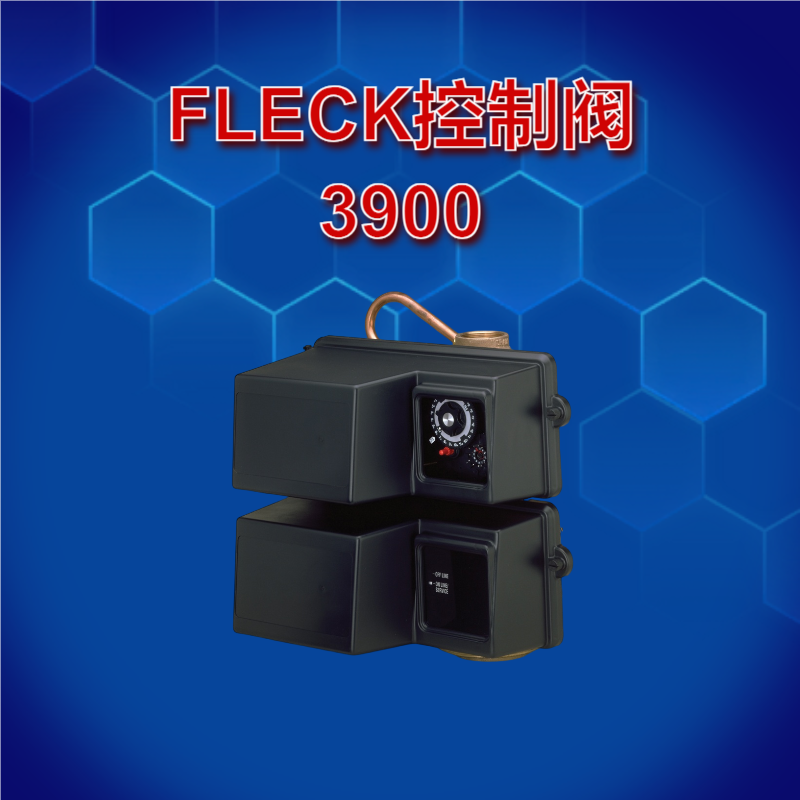

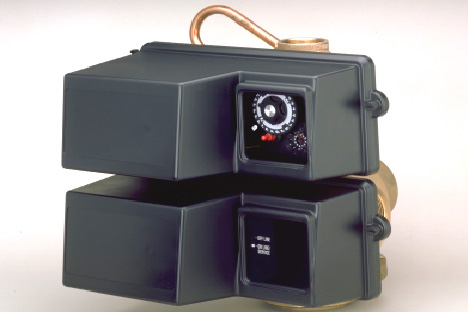

FLECK3900控制閥

FLECK3900控制閥

1.FLECK3900控制閥技術參數：軟水器控制方式：時間控制型（T），流量控制型（M）電子控制型（NT）應用：軟化（S），過濾（F）型號：3900ST，3900SM，3900NT，3900FT多閥系統：系統6（雙閥同時工作）, 系統7（雙閥同時工作）NT系統6,7
進出水管徑：DN80

單閥理論設計最大出水量：56.8M3/Hr　

FLECK3900控制閥的雙活塞工業控制閥，適合用于雙罐式大型系統，多罐系統，過濾器，鍋爐用軟水器，其它工業用軟水。配成一用一備或同時運行、交替再生。可配合最大直徑為1600mm的軟化罐，連續出水量（壓降0.1Mpa）為56.81m³/h。外接管徑一般為3″。
2.FLECK3900控制閥性能特點：

a．活塞為橫向布置

b．有兩個活塞，一只不過控制再生程序，另一只實現進出水切換

c．閥體材質均為無鉛黃酮

d．可配無硬水旁通活塞，無須外加閥門

e．配成雙罐系統（一用一備，無須外加閥門來實現）
3.FLECK3900控制閥產品特點：

●五步再生步驟，反洗，吸鹽和慢淋洗，快沖洗，鹽箱補水，時間均可調節

●可單罐運行也可用于雙(多)罐系統，多罐可交替運行先后再生、也可分別再生相互自鎖

●NEMA 3R認證的密封保護外罩可防水、防雨，同時耐腐蝕及紫外線照射

●再生時可運行無硬水旁通活塞

●可選用可調式的7或12天時間觸發或流量觸發再生

●可配無硬水旁通活塞

4.FLECK3900控制閥選項：

●可用作反洗過濾閥

●流量觸發再生

●可逆流再生

●電子型控制器(ET控制器、NT控制器、Systemax控制器)

●輔助開關

●可采用側裝

5.FLECK3900控制閥說明

閥體材料：無鉛黃銅

進出口管徑：3〞NPT

再生步驟： 5

流量范圍（0.35Mpa進水壓力）

連續出水量（壓降0.175Mpa:56.81m³/h

峰值出水量：（壓降0.175Mpa）:73.86m³/h

阻力系數CV：65

反洗流量（壓降0.175Mpa）:100gpm

再生過程:逆流/順流: 任選一項

程序調節：所有再生步驟均可調節

最大再生時間：機械電機控制82/164分鐘/每個程序

ET控制：0-999.9分鐘

流量計

流量計口徑：3〞

標準：14.2- 240.8m³/h

加大：71.02-1207.38 m³/h

ET ：0-37852.11 m³/h

6.FLECK3900控制閥主要尺寸

中心管直徑：3〞O. D.

排污管直徑：2〞NPTF

吸鹽管直徑：1〞

離子交換罐體接口直徑：8〞-8UN

由控制閥頂端至罐體接口距離高度：15〞

軟化和過濾裝置

軟化:24〞-63〞

除鐵過濾：N/A

砂濾：24-40〞

活性炭過濾：24-40〞

多介質過濾：24-40〞

6.FLECK3900控制閥其他參考信息

電源參數：24V 110V 240V-50HZ,60HZ

最大功率：8.9W

壓力參數：設計壓力2.1Mpa

工作壓力：0.14-0.84Mpa

工作溫度：34^O-114^OF(1-43^OC)

7.FLECK3900控制閥的技術特性

8.FLECK3900控制閥的設置步驟

FLECK3900控制閥的設置步驟通常包括以下幾個階段：

1. 參數設定：根據實際需要，設定再生周期（通常在7天到12天的范圍內）和再生時間（24小時內任意選擇）。同時，設定工作壓力范圍（0.2Mpa\~0.6Mpa）和工作溫度范圍（2\~50℃）。

2. 鹽水制備：在交換罐近旁設置一個PE材質的再生箱，內置過濾擱板。按照工序要求，定時進行吸鹽和補水。

3. 系統操作：硬水從入口進入控制閥，通過下部活塞槽及通道，由頂部進入罐內，然后向下穿過樹脂層，成為凈化水，經下布水器返回中心管，向上至閥出水口排出。

4. 反洗：硬水從入口進入控制閥，通過下部活塞槽及活塞環岸，向下經中心管、下布水器進入罐內，再向上經樹脂層、控制閥流道、頂部活塞槽，從排污口排出。

5. 鹽吸：硬水從入口進入控制閥，經下部活塞槽，流過射流器噴嘴產生負壓，從而從鹽罐吸入鹽水。鹽水向下流經樹脂層，穿過下布水器，沿中心管向上，流回活塞中心孔，并從排污口排出。

6. 慢速清洗：吸完所有鹽水后，硬水繼續從入口進入控制閥，通過下部活塞槽，流過噴嘴，向下穿過樹脂層，從下布水器進入中心管，向上進入活塞中心孔，后從排污口流出。

7. 鹽箱重注水：硬水從入口進入控制閥，部分硬水經下部活塞槽，射流器喉管，吸鹽閥及吸鹽限流墊圈，注入鹽箱。

以上步驟完成后，FLECK3900控制閥的設置就基本完成了。在實際操作中，應始終遵循設備的使用手冊和安全規定，以確保設備的正常運行和使用者的安全。如果在實際操作過程中遇到問題，應及時聯系專業人員進行維修和調試。
