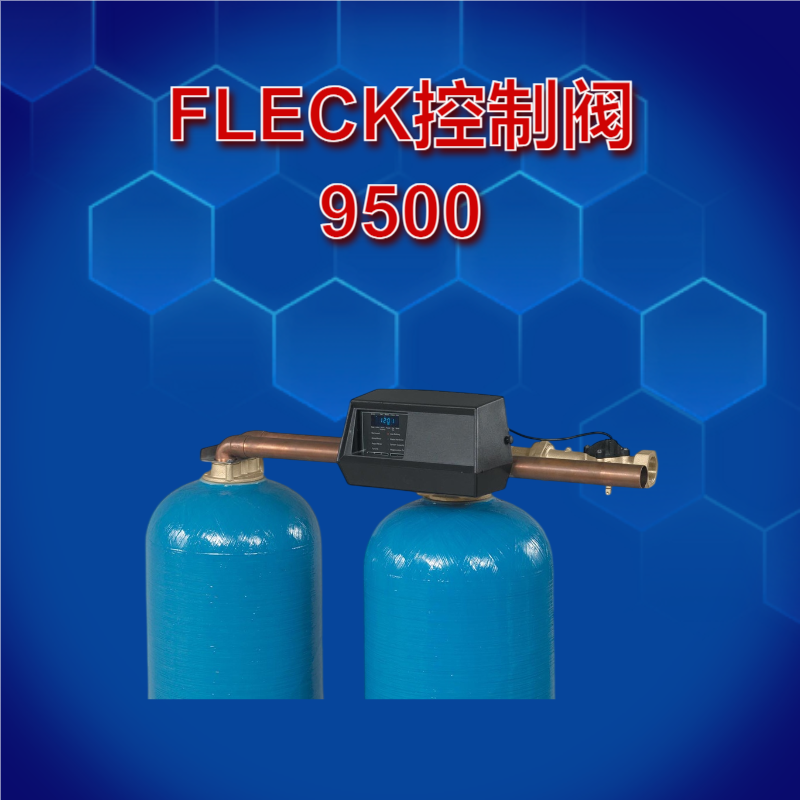

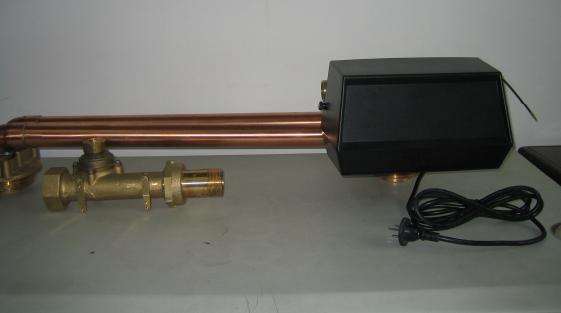

FLECK9500控制閥
FLECK9500控制閥
1.FLECK9500控制閥介紹:
控制方式：流量(M)，電子控制（SE）
應用：軟化（S）
型號：9500SM,9500SE
進出水管徑：DN40
最大出水量：9.7m3/Hr
8500，9000，9500型的雙罐連續運行系列閥，適合用于連續供水軟化水系統。
2.FLECK9500控制閥性能特點：
a.一個閥門控制二只罐體
b.有兩只活塞，一只控制再生程序，另一只實現兩個罐體互相切換
c.除8500外，閥體材質均為無鉛黃銅
d.由流量來發動再生
適用于要求連續供軟化水的場合。
3.FLECK9500控制閥產品特點
●簡便的五步順流吸鹽再生控制，時間均可調節
●能夠配成24"直徑的軟化水系統，系統管路布置簡單
●閥體材料采用無鉛黃銅，經久耐用
●使用專用水進行再生
4.FLECK9500控制閥選項
●砂濾/活性炭過濾/多介質過濾
●可用于熱水系統，水溫≤150°F(65°C)
●電子型控制器(ET控制器)
5.FLECK9500控制閥詳細技術參數如下：
材料為 黃銅
進出水管徑為 1-1/2”F
排水口為 3/4"
基座 4"-8UN
上升管 1-1/2"
吸鹽口 1/2"
進行系統為 1700
系列運行 38gpm 4.2T/h
反洗 16gpm
運行阻力系數 9.8
反洗阻力系數 3.2
軟水尺寸 10"/24"in
6.FLECK9500控制閥用途：
流量軟化單閥雙罐,一用一備交替再生
FLECK9500控制閥標準配置：上中下布水器，鹽閥，吸鹽接頭
最大配罐 Φ600-700
配鹽箱 500L
樹脂 24包
產水量 9.7T/H
最高產水量為 9.7T/H
注意：當開始還原周期時，從流量計零點上的時間還有一短暫的延遲時間，電機單位設置在1/15RPM(轉/分)，82分鐘的還原再生時間內有9分鐘的延遲。如電機單位設置在1/30RPM(轉/分)時，164分鐘的還原再生時間內有18分鐘的延遲。在典型的住宅常用型設備中，這種延遲周期是無關緊要的。在商業用戶中，必須要將此延遲考慮進去。要從供水總數中減去不斷流水的9分鐘或18分鐘。

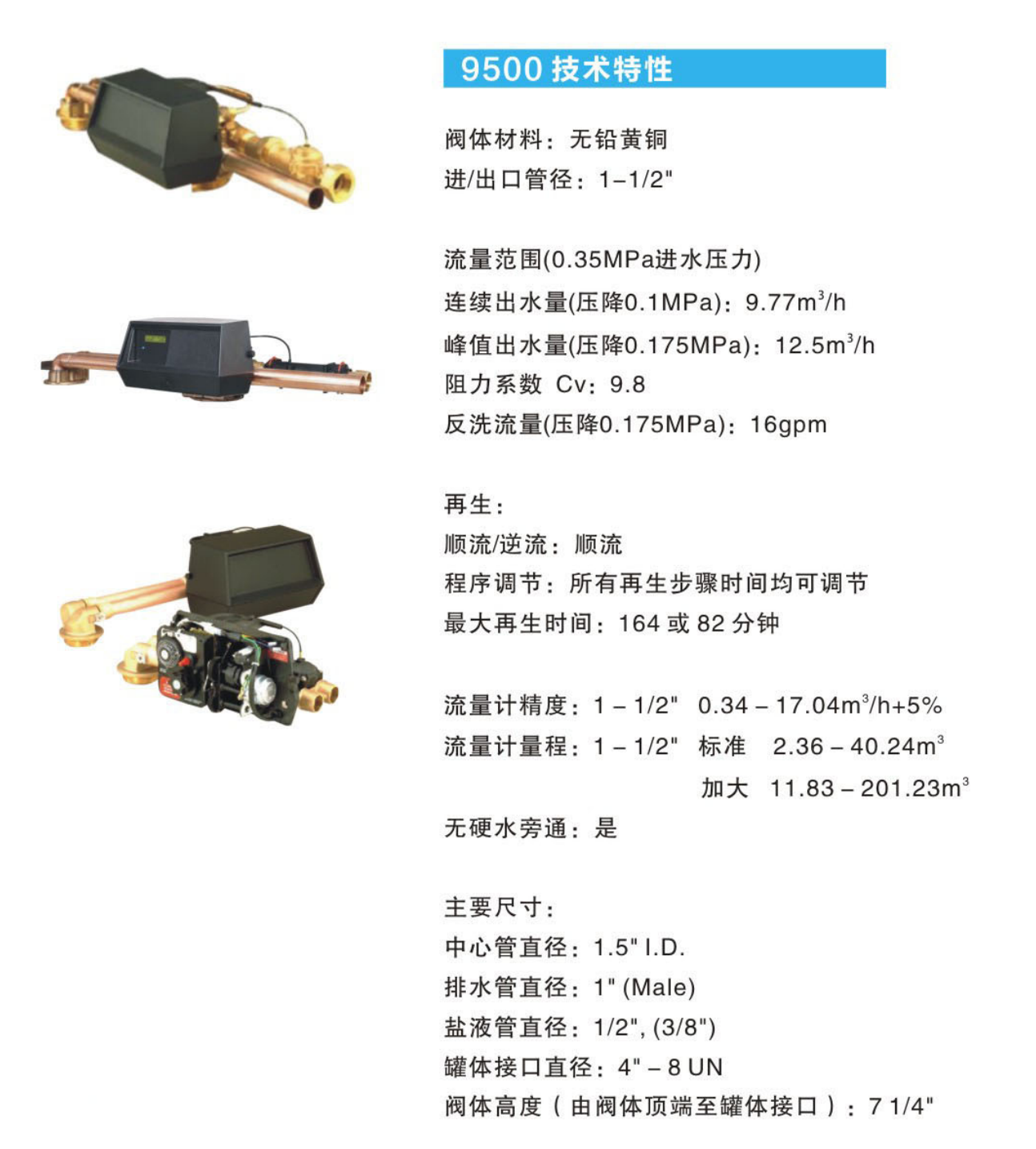

7.FLECK9500控制閥技術特性
8.FLECK9500控制閥設置方法
FLECK9500控制閥的設置方法包括以下步驟：
1. 顯示版本設定：這個選項決定控制器使用的單位制式及時間制式。顯示此選項時，屏幕左上角會有"DF"顯示。在這個設定中，可以選擇容量單位（加侖、公升、立方米）和時間顯示（12小時制 AM/PM或24小時制）。
2. 閥門類型(VT)設定：在設定之前，需要先確定使用的閥門類型。顯示此選項時，屏幕左上角會顯示"VT"，有5種參數可選。這個設定用來決定閥門再生時的流向及過濾方式。
3. 控制類型(CT)設定：通過按循環鍵，可以進入到控制類型的顯示。此選項用來設定閥門由何種方式引發再生。顯示此選項時，屏幕左上角會顯示"CT"，有4種參數可選。
在以上設定完成后，可以根據具體需求進行周期產水量的設置。例如，如果設置周期制水流量在3185加侖，需要抬起流量計表邊的撥盤，將其轉動至白色點正對著的3185加侖處。
另外，對于9000/9500型的控制閥門，再生時使用的是工作罐的軟水進行再生，因此在設定產水量時，需要減去所用于再生的水量。
以上設置步驟完成后，F(xiàn)LECK9500控制閥的基本設置就完成了。在實際操作中，如果遇到任何問題，建議查閱設備的使用手冊或者聯系設備制造商的技術支持以獲取幫助。
