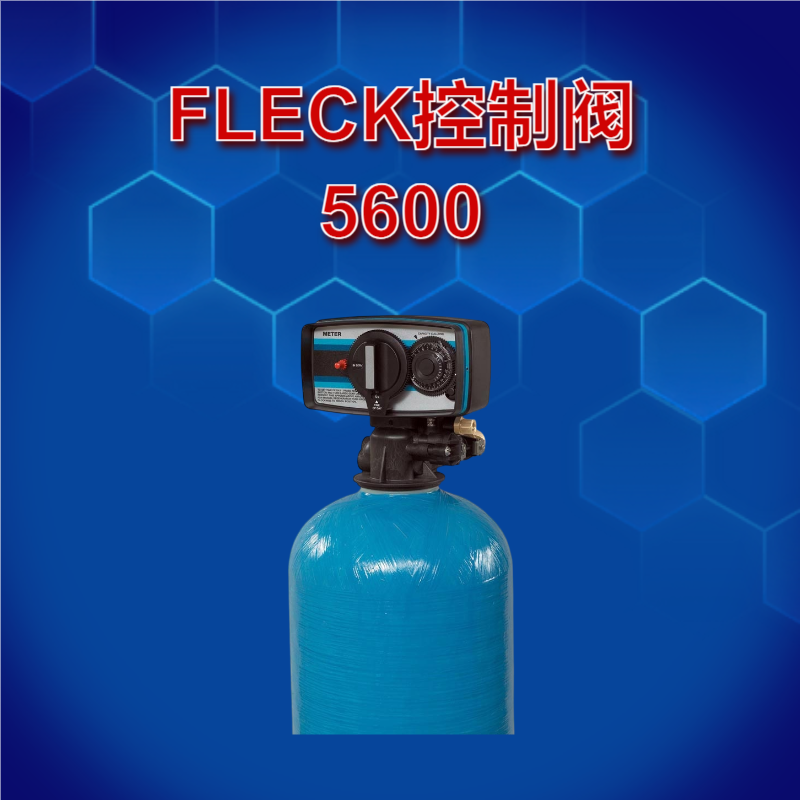

FLECK5600控制閥

FLECK5600控制閥

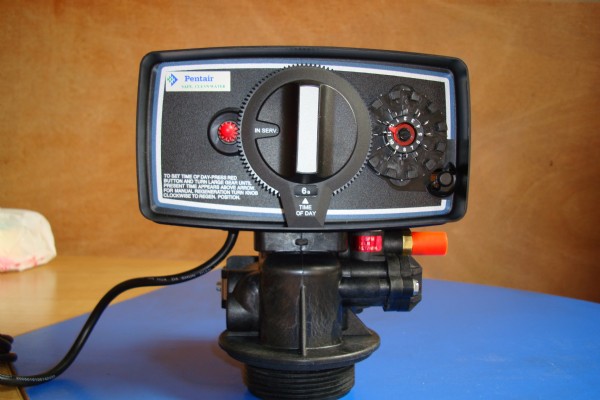

1.FLECK5600控制閥介紹:

控制方式分為：時間（T），流量（M），應用：軟化（S），過濾（F）軟水器型號：5600ST，5600SM，5600FT進出水管徑：DN20，DN25單閥設計最大出水量：1.5M3/Hr

2.FLECK5600控制閥的基本特點：

1. 水質軟化過程自動化：美國FLECK控制器，通過同步電機驅動程序控制裝置，實現離子交換和樹脂再生全過程的自動化。只需定期加入再生劑，即可在全自動條件下，實現連續或間斷供水。
2. 高效：軟水器整體設計合理，使樹脂的有效工作交換容量得以充分發揮。
3. 出水穩定：美國FLECK控制器能準確控制流量、再生時間和再生各階段的程度，確保出水穩定。
4. 省工：無需設專人值守，安裝簡便，當天安裝，當天使用。
5. 省水：軟水器制水率達到98%以上。
6. 省電：采用虹吸再生原理，無需鹽泵，耗電量?jī)H相當于手動軟水設備的 1%。
7. 占地空間?。褐恍杼峁?shù)脂罐和鹽罐的占地空間，節省管路、鹽泵所占空間。
8. 調整方便：用戶可根據實際情況和需要，自行調整再生周期和再生時間。
9. 采用電子控制方式，并有斷電記憶功能，可以查詢產水高峰時間，總累計產水量等歷史記錄，可對用水情況進行分析。
3.FLECK5600控制閥具體特征如下：

5600，5600SE，5000型控制閥適用于民用小型軟水器設備，反滲透預處理的活性碳過濾器，沙過濾器。

FLECK5600控制閥性能特點：

a.活塞為縱向布置

b.閥體材質均為工程閥體材料塑料

c.再生時有硬水旁通，需要外加閥門來阻斷硬水旁通

d.5600型再生有6個步驟，比其它閥門多了一次反洗，使它的再生質量?jī)?yōu)于其它閥門

e.5600型控制閥反洗流量可以達到17gpm。

4.FLECK5600控制閥安裝和啟動程序：

軟水器的安裝，應根據制造商建議的入水口、出水口和排污口接管，且應符合相關管路規范。

1. 將軟水器控制閥手動轉至工作位置，使水流入樹脂罐。當水流停止時，打開進出水口，直到管路內空氣排盡，然后關閉進出水口。

注：可手動旋轉控制閥前部的旋鈕將其撥至不同的再生位置，直到顯示軟水器處于所需位置。

2. 將控制閥手動轉至反洗位置，使水經排水口流出3或4分鐘。

3. 取下控制閥后蓋板。

4. 確保鹽的用量按制造商的建議設置。如有必要，按設置說明書設置鹽的用量。將控制閥手動轉至鹽水重注位置，使水填充至空氣止回閥頂。

5. 手動轉控制閥至鹽水吸取位置，使控制閥從鹽水罐中吸取水，直至停止。

6. 接通電源，觀察電機背部的視孔，看電機是否運轉。可通過向外滑動跳輪上的薄片，露出其上端，來設置再生日期。每個薄片代表一天。紅色指針處的薄片代表當天。當從紅色指針順時針轉動時，可拉出或撥回薄片，獲得需要的再生時間安排。

7. 手動向前推進控制閥至鹽水重注位置的始端，讓控制閥自動返回至工作位置。

8. 向鹽水罐內加鹽。

9. 裝上控制閥后蓋。

10. 確保旁通閥處于正常的工作位置。

5.FLECK5600控制閥工作流程：

工作位置

硬水從入口進入控制閥，通過下部活塞槽及通道，由頂部進入罐內，然后，向下穿過樹脂層，成為凈化水，經下布水器返回中心管，向上至閥出水口排出。

預清洗位置　　5 分鐘

硬水從入口進入控制閥，通過下部活塞槽，由頂部進入灌內，再向下穿過樹脂層，經過下布水器沿中心管向上返回，再經活塞中心孔、頂部活塞槽至排污口排出。

5600 & 5600型ECONOMINDER?流程圖（續）

反洗位置　　10 分鐘

硬水從入口進入控制閥，通過下部活塞槽及活塞環岸，向下經中心管、下布水器進入罐內，再向上經樹脂層、控制閥流道、頂部活塞槽，從排污口排出。

鹽吸位置　50分鐘

硬水從入口進入控制閥，經下部活塞槽，流過射流器噴嘴產生負壓，從而從鹽罐吸入鹽水。鹽水向下流經樹脂層，穿過下布水器，沿中心管向上，流回活塞中心孔，并從排污口排出。

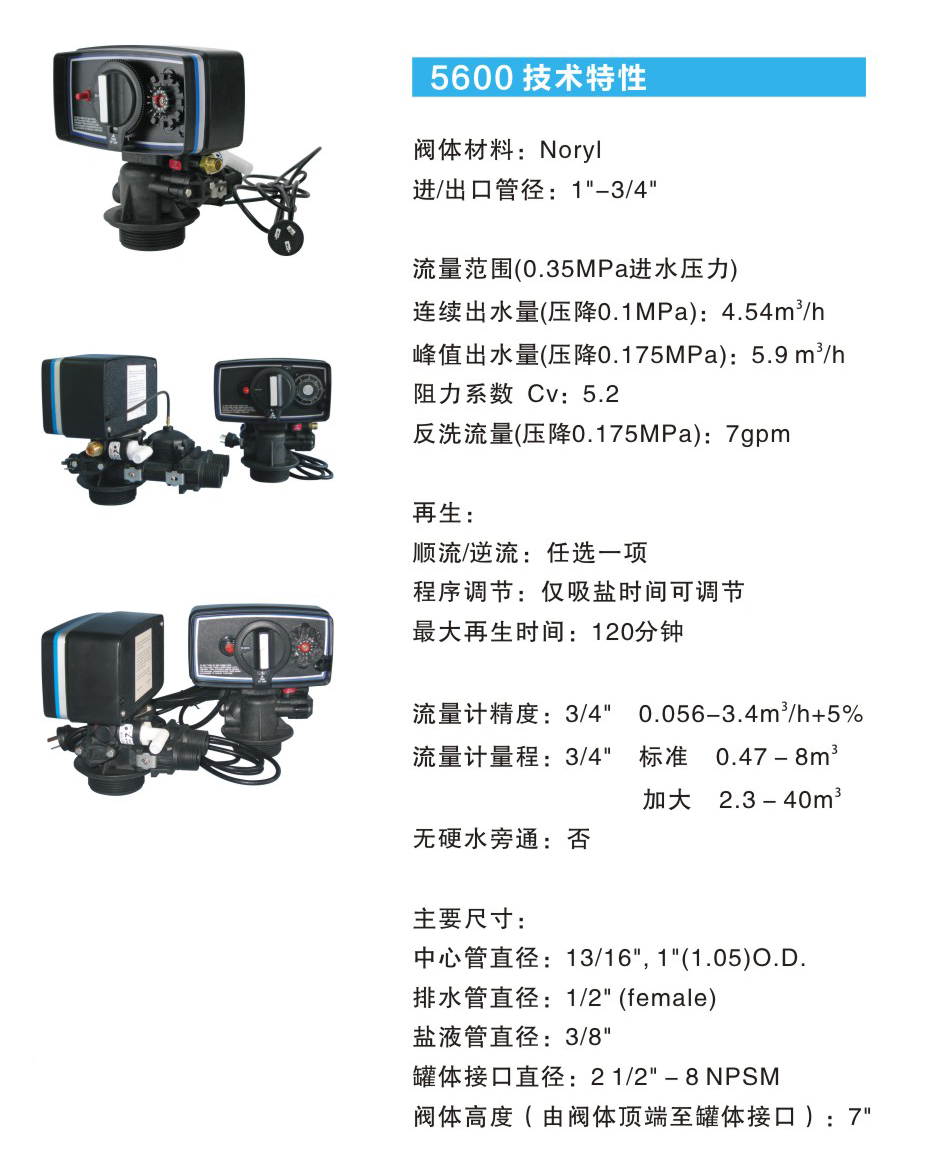

6.FLECK5600控制閥技術特性

7.FLECK5600控制閥設置方法

FLECK5600控制閥的設置方法主要包括以下步驟：

1. 將FLECK5600全自動軟水器控制閥手動轉至工作位置，使水流入樹脂罐。當水流停止時，打開進出水口，直到管路內空氣排盡，然后關閉進出水口?？梢允謩?dòng)旋轉控制閥前部的旋鈕將其撥至不同的再生位置，直到顯示軟水器處于所需位置。

2. 將控制閥手動轉至反洗位置，使水經排水口流出3或4分鐘。

3. 取下控制閥后蓋板。

4. 確保鹽的用量按制造商的建議設置。如有必要，按設置說明書設置鹽的用量。

5. 將控制閥手動轉至鹽水重注位置，使水填充至空氣止回閥頂。

以上步驟完成后，F(xiàn)LECK5600控制閥的設置就基本完成了。請注意，具體的操作步驟可能會因設備型號或制造商的不同而有所差異。在進行任何操作之前，建議參考設備的使用手冊或咨詢制造商以獲得最準確的信息。
