西門子EDI膜堆
西門子EDI膜堆（Ionpure? IP-LX膜堆） 簡介

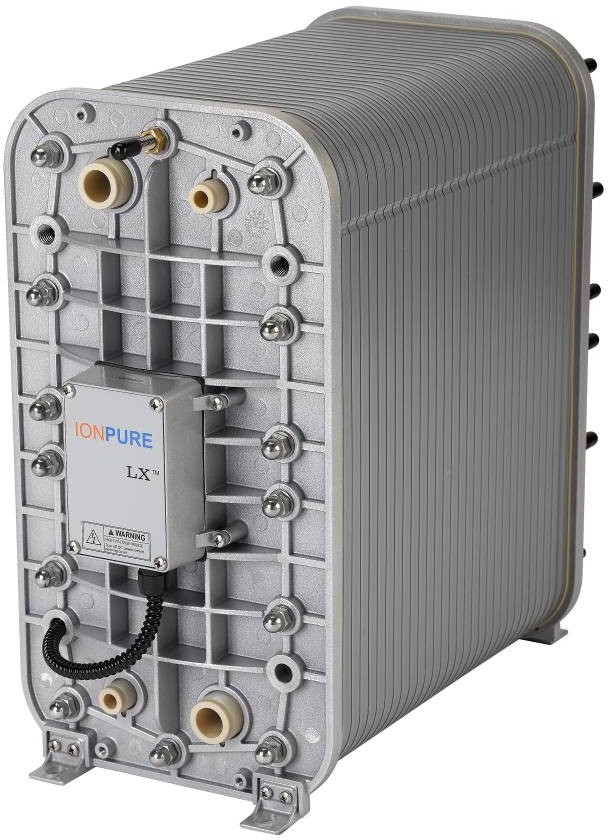

圖 1－1：西門子EDI膜堆IP-LX-Z 膜堆外觀
EDI（Electrodeionization）膜堆是EDI超純水設備的核心部件，它是一種先進且環保的水處理技術。在運行過程中，它不會產生廢水，并且操作維護相對簡單。
一個簡單的EDI膜堆主要由兩個電性相反的電極和多個模塊單元對組成。每個膜單元對包括一個淡水室（D-室），該淡水室填滿了陽離子和陰離子交換樹脂；一個陽膜；一個陰膜；以及一個濃水室（C-室）。EDI膜堆包含多個這樣的膜單元對。
EDI膜與RO（Reverse Osmosis，反滲透）膜有所不同。RO膜允許小顆粒的分子污染物和離子以及水通過，而EDI膜則像離子交換樹脂一樣，是用聚苯乙烯材料制作的，只允許帶適當電荷的離子通過，水基本上不能通過。
在電場中，給水中的水分子被分離成H+和OH-，被異性電荷相吸。H+通過陽樹脂移向陰極的方向，OH-通過陰樹脂移向陽極的方向。濃水室中自己水的流動將帶走水中的陰陽離子。膜阻止帶相反電荷的離子的進入淡水室，在水流通過淡水室的過程中，離子被樹脂去除，所以膜的有效側（淡水室）就會產生純水。
此外，EDI膜堆的給水處理非常重要，因?yàn)榻M件的壽命、性能及維修量都取決于給水中的雜質含量。如果給EDI提供較好的預處理水，組件的清洗率將會降低。EDI濃水一部分循環，另外一部分可以返回到反滲透給水中，也可以回收作為他用或直接排至下水道。
一套西門子EDI膜堆CEDI 系統中可以并聯多個 IP-LX 膜堆組成大流量系統。該膜堆采用了先進的設計工藝，體積小，易于安裝、維修和保養。
1.IP-LX-Z 膜堆有六種不同型號：
型號 | 設計產水流量 m3/h(gpm) | 最小流量 m3/h(gpm) | 說明 |
IP-LXM04Z | 0.44~0.67 (2.0~3.0) | 0.22(1) | 4 個產水室 |
IP-LXM10Z | 1.1~1.65 (5.0~7.5) | 0.55(2.5) | 10 個產水室 |
IP-LXM18Z | 2.0~3.1 (9.0~13.5) | 1.1(4.5) | 18 個產水室 |
IP-LXM24Z | 2.8~4.2 (12.5~18.8) | 1.4(6.25) | 24 個產水室 |
IP-LXM30Z | 3.4~5.1 (15.0~22.5) | 1.7(7.5) | 30 個產水室 |
IP-LXM45Z | 5.1~7.7 (22.5~33.75) | 2.55(11.25) | 45 個產水室 |
2.西門子EDI膜堆Ionpure?LX-Z-工業型CEDI（連續電去離子）膜堆
Ionpure?LX-Z------工業型CEDI膜堆
連續生產高純水，不使用化學藥劑
LX-Z工業型膜堆采用了成熟可靠的IONPURE?連續電去離子技術（CEDI)，
連續產水且產水水質等同于甚至優于混床出水，適用于電力、電子、HPI/CPI、食品和飲料行業、以及實驗室高純水生產。
LX-Z系列膜堆特點
*產水水質等同于甚至優于混床出水
*連續產水，水質穩定無波動
*不需要使用酸/堿，中和系統和樹脂罐
*專利的“全填充”濃水室，不需要加鹽和濃水循環
*7bar（100psi）下連續運行無泄漏
*優異的絕緣性能
*運行費用遠低于傳統的離子交換
Ionpure?LX-Z工業型CEDI（連續電去離子）膜堆
運行環境
室內安裝，避免陽光直射，環境溫度最高不超過45℃（113°F)
質量標準
CE認證產品。膜堆生產工廠已通過ISO9001：2000認證。每個膜堆在出廠前都經過了測試，符合嚴格的IONPURE標準和工業標準。
3.西門子EDI膜堆最低進水水質要求
進水的相當電導率（含CO2和硅） | <40μs/cm |
進水水源 | RO產品水 |
溫度 | 5-45℃（40-113°F) |
進水壓力 | 1.4-7bar（20-100psi） |
氧化劑（以Cl2計） | <0.02ppm |
鐵（Fe) | <0.01ppm |
錳（Mn) | <0.01ppm |
硫化物（S2-) | <0.01ppm |
pH | 4-11 |
總硬度（以CaCO3計） | <1.0ppm |
溶解有機物（TOC，以C計） | <0.5ppm |
硅（以SiO2計） | <1.0ppm |
4.西門子EDI膜堆外觀尺寸
膜堆型號 | 尺寸規格 | |
L | C | |
LXM04Z | 257.0mm[10.13”] | 146.7mm[5.78”] |
LXM10Z | 346.1mm[13.63”] | 235.6mm[9.28”] |
LXM18Z | 464.0mm[18.30”] | 353.9mm[13.93”] |
LXM24Z | 553.2mm[21.78”] | 442.7mm[17.43”] |
LXM30Z | 665.3mm[26.19”] | 531.1mm[20.92”] |
LXM45Z | 880.4mm[34.66”] | 747.7mm[29.44”] |
5.西門子EDI膜堆典型膜堆性能
操作參數 | |
回收率 | 90-95% |
最大允許進水壓力 | 7bar(100psi) |
最高允許進水溫度 | 45℃（113°F) |
名義流量時的壓降范圍 | 1.4-2.1bar(20-30psi) |
產水水質 | |
產水電阻率 | >16MΩ.cm* |
*說明：實際性能可以用Ionpure的 IP-Pro設計軟件確定 | |
硅（SiO2)去除率 | 90-99%，取決于進水條件 |
6.西門子EDI膜堆流量和物理規格
LX-Z系列膜堆 | ||||||
訂貨號 | 設計產水流量 m3/h(gpm) | 最低允許產水流量m3/h(gpm) | DC電壓 V | DC電流 A | 運輸重量 Kg(lbs.) | 工作重量 Kg(lbs.) |
IP-LXM04Z | 0.44～0.67(2.0～3.0) | 0.22(1.0) | 0～55 | 0～6 | 68(150) | 45(100) |
IP-LXM10Z | 1.1～1.65(5.0～7.5) | 0.55(2.5) | 0～135 | 0～6 | 91(200) | 68(150) |
IP-LXM18Z | 2.0～3.1(9.0～13.5) | 1.1(4.5) | 0～240 | 0～6 | 100(220) | 77(170) |
IP-LXM24Z | 2.8～4.2(12.5～18.8) | 1.4(6.3) | 0～320 | 0～6 | 113(250) | 91(200) |
IP-LXM30Z | 3.4～5.1(15.0～22.5) | 1.7(7.5) | 0～400 | 0～6 | 123(270) | 100(220) |
IP-LXM45Z | 5.1～7.67(22.5～33.8) | 2.55(11.3) | 0～600 | 0～6 | 145(320) | 122.5(270) |
7.西門子EDI膜堆的應用:
電廠化學水處理；電子、半導體行業超純水；精密機械行業超純水；制藥工業工藝用水；實驗室研究用超純水；精細化工、精尖學科用水；其他行業所需的高純水制備。
8.西門子EDI膜堆的尺寸及重量：
尺寸&重量 | 型號 | |||||
IP-LXM04Z | IP-LXM10Z | IP-LXM18Z | IP-LXM24Z | IP-LXM30Z | IP-LXM45Z | |
高 | 60.5cm（23.8 in） | 60.5 cm（23.8 in） | 60.5 cm（23.8 in） | 60.5 cm（23.8 in） | 60.5 cm（23.8 in） | 60.5 cm（23.8 in） |
寬 | 32.0 cm（12.6 in） | 32.0 cm（12.6 in） | 32.0 cm（12.6 in） | 32.0 cm（12.6 in） | 32.0 cm（12.6 in） | 32.0 cm（12.6 in） |
長 | 25.7 cm（10.13 in） | 34.8 cm（13.7 in） | 46.4 cm（18.3 in） | 55.4 cm（21.8 in） | 66.6 cm（26.2 in） | 88.6cm (34.9 in) |
工作重量 | 45.5Kg（100 lbs） | 60Kg（130 lbs） | 77.3Kg（ 170 lbs） | 90.9Kg（200 lbs） | 100Kg（220 lbs） | 124Kg（273 lbs） |
9.西門子EDI膜堆IP-LX 膜堆進出口的連接
膜堆接口 | 規格 |
產水室進口 | 1?" BSP 外螺紋 |
產水室出口 | 1?" BSP 外螺紋 |
濃水室進口 | ?" BSP 外螺紋 |
濃水室出口 | ?" BSP 外螺紋 |
10.西門子EDI膜堆IP-LX 膜堆流量和壓差
膜堆流量 | LX-4 | LX-10 | LX-18 | LX-24 | LX-30 | LX-45 | 壓差 |
m3/h (gpm) | m3/h (gpm) | m3/h (gpm) | m3/h (gpm) | m3/h (gpm) | m3/h (gpm) | bar (Psid) | |
最低： | 0.22 (1) | 0.6(2.5) | 1.1(4.5) | 1.4(6.25) | 1.7(7.5) | 2.55(11.25) | 0.3-0.7(5-10) |
正常： | 0.44 (2) | 1.1 (5) | 2.0(9) | 2.8(12.5) | 3.4(15) | 5.1(22.5) | 1.4-2.0(20-30) |
最高： | 0.66 (3) | 1.7(7.5) | 3.1(13.5) | 4.2(18.75) | 5.1(22.5) | 7.65(33.75) | 2.7-3.4(40-50) |
回收率*： | 85-95% |
1?1.西門子EDI膜堆外型圖
12.西門子EDI膜堆常見問題及解決辦法：
EDI（電去離子）膜堆是一種常用于水處理的高級技術，用于去除水中的離子和雜質。然而，在使用過程中，EDI膜堆可能會遇到一些常見問題。以下是一些常見的EDI膜堆問題及其可能的原因：
1. **產水量下降**：這可能是由于進水壓力過高或過低、水質變差（例如硬度過高或有機物污染）、膜堆結垢、膜堆老化等原因引起的。
2. **產水水質不穩定**：這可能是由于進水水質波動、操作參數不穩定、膜堆結垢或老化等原因引起的。
3. **壓力降增加**：這可能是由于膜堆堵塞、膜堆老化或進水水質變差等原因引起的。
4. **能耗增加**：這可能是由于操作參數不當、膜堆結垢或老化、水質變差等原因引起的。
5. **膜堆泄漏**：這可能是由于膜堆安裝不當、膜堆老化或操作參數不當?shù)仍蛞鸬摹?/span>
6. **膜堆性能下降**：這可能是由于長時間運行、水質波動、操作不當或清洗不徹底等因素導致的。隨著運行時間的增加，膜堆可能會因?yàn)槭艿轿廴尽⒔Y(jié)垢或堵塞而導致性能下降，影響產水質量和產水量。
7. **濃水排放問題**：在某些情況下，EDI膜堆可能會產生高濃度的濃水排放。這可能是由于操作參數不當、進水水質較差或膜堆設計不合理等原因引起的。高濃度的濃水排放不僅可能對環境造成污染，還可能增加處理成本。
8. **電源故障**：EDI膜堆的正常運行需要穩定的電源供應。如果電源出現故障，如電壓不穩定、斷電等，可能會導致膜堆無法正常工作，影響產水質量和產水量。
為了解決這些問題，可以采取以下措施：
* **定期清洗**：定期對EDI膜堆進行清洗，以去除膜表面的污垢和雜質，保持膜堆的通透性和性能。
* **優化操作參數**：根據進水水質和產水要求，調整操作參數，如進水壓力、電流密度等，以保持膜堆的最佳運行狀態。
* **加強水質監測**：定期對進水和產水進行化驗和分析，了解水質的變化情況，及時調整處理方案，確保膜堆的穩定運行。
* **定期維護**：對電源、管道、閥門等附屬設備進行定期檢查和維護，確保其正常運行，避免對膜堆造成不良影響。
* **培訓操作人員**：加強對操作人員的培訓，提高其操作技能和處理問題的能力，確保膜堆的安全穩定運行。
總之，EDI膜堆在運行過程中可能會遇到各種問題，但通過合理的操作和維護，可以有效地解決這些問題，保持膜堆的穩定運行和良好的產水質量。同時，也需要不斷關注新技術和新材料的發展，以提高EDI膜堆的性能和壽命。
